환상 솔레노이드는 일반적인 솔레노이드의 한 종류로, 나선형으로 감긴 도선이 원형 혹은 원환형(도넛 모양) 코어를 감싸고 있는 구조를 가지고 있습니다. 이 구조는 자기장이 외부로 잘 새어나가지 않고, 대부분의 자기장이 코어 내부에 집중된다는 특징이 있습니다.
환상 솔레노이드의 장단점
장점
자기장 집중: 환상 솔레노이드는 자기장이 코어 내부에 거의 완전히 갇혀 있기 때문에, 외부 자기장에 거의 영향을 미치지 않습니다. 이는 자기장 간섭이 중요한 시스템에서 유리합니다.
효율성: 자기장이 내부에 집중되어 있기 때문에 외부로 에너지가 낭비되지 않아 효율이 높습니다.
작은 전자기 간섭: 외부로 자기장이 거의 유출되지 않아 다른 전자기 시스템에 대한 간섭이 적습니다.
자기장 균일성: 내부의 자기장이 비교적 균일하게 분포되므로, 균일한 자기장을 요구하는 응용에 적합합니다.
단점
제작 복잡성: 환상 솔레노이드를 제작하는 과정이 복잡하고, 특히 도선이 원형으로 감겨야 하므로 정밀한 작업이 필요합니다.
비용: 제작이 복잡하고 소재 비용이 높아 일반적인 솔레노이드보다 비용이 높을 수 있습니다.
접근성: 자기장이 내부에 집중되어 있어 외부에서 접근하거나 조작하는 것이 어려울 수 있습니다.
용도 제한: 외부 자기장을 필요로 하는 응용에는 부적합합니다.
환상 솔레노이드의 인덕턴스 계산법

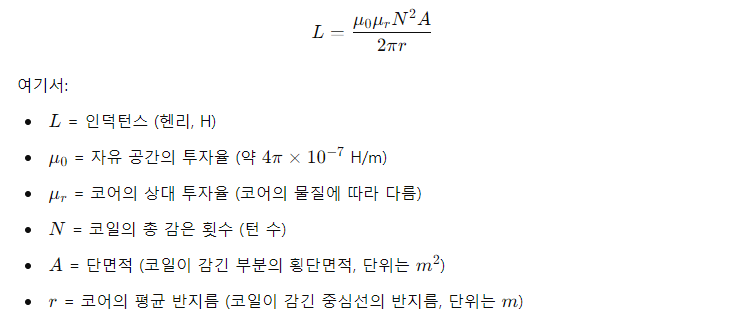

환상 솔레노이드의 인덕턴스는 다음과 같은 공식으로 계산할 수 있습니다
공식 설명
단면적 A: 코일이 감긴 부분의 횡단면적입니다. 이 값이 클수록 자기장이 넓은 면적에 걸쳐 분포하게 됩니다.
평균 반지름 r: 코어의 중심선에서 코일이 감긴 부분까지의 평균 거리를 의미합니다. 반지름이 클수록 인덕턴스는 감소합니다.
감은 횟수 N: 솔레노이드의 턴 수가 많을수록 인덕턴스가 증가합니다.
투자율 : 투자율이 높을수록 자기장의 강도와 인덕턴스가 증가합니다.
예시 계산
예를 들어, 공기(투자율 𝜇 𝑟 ≈ 1)로 채워진 환상 솔레노이드가 다음과 같은 특성을 가진다고 가정해보겠습니다
코일의 총 감은 횟수 N = 500
단면적 A = 0.01m2
평균 반지름 r = 0.05m
인덕턴스를 계산하면
이렇게 계산된 인덕턴스는 환상 솔레노이드의 자기장 특성을 바탕으로 하며, 이를 이용하여 회로 설계나 자기장 관련 응용에서 사용될 수 있습니다.
